Проходные выключатели: управление из нескольких мест

Что такое проходные выключатели и их преимущества

Проходные выключатели — это устройства, позволяющие включать и выключать один источник света из двух и более точек. В базовой конфигурации два проходных выключателя управляют одной группой светильников, а при увеличении количества точек добавляют промежуточные переключатели.

Ключевые преимущества проходных выключателей очевидны: удобство, безопасность и экономия времени. Для семьи это значит, что можно включить свет у входа в квартиру и погасить его уже у кровати; для длинного коридора — управлять светом с обоих концов; для лестницы — обеспечить управление с верхнего и нижнего этажей.

Проходные выключатели превращают рутинное движение по дому в комфорт: включил — прошел — выключил.

Технически проходные выключатели отличаются от простых однополюсных тем, что имеют общий контакт (C) и переключают фазу между двумя рабочими выводами (L1, L2). Это позволяет строить схемы на 2 точки и более, сохраняя надежность и простоту обслуживания.

Схемы подключения для лестниц и коридоров

Правильная схема подключения — ключ к безотказной работе. Для типичных ситуаций используют две базовые конфигурации: схема для двух точек управления и схема для трёх и более точек с промежуточными выключателями.

Схема для двух точек (лестница, вход/коридор)

1. На верхнем и нижнем этаже устанавливают по одному проходному выключателю.
2. Фаза приходит на общий контакт первого выключателя, два переключаемых провода идут между L1 и L2 устройств, и общий контакт второго выключателя соединён с нагрузкой.
3. Ноль напрямую идет к светильнику.

Это самая простая и распространённая схема: удобная и понятная даже при ремонте.

Схема для трёх и более точек

Если требуется управление с трёх и более точек, добавляют промежуточный (крестовой) выключатель между двумя проходными. Последовательность: проходной — промежуточный(ые) — проходной.

Важно: цветовая маркировка проводов и аккуратность при подключении критичны. Ошибки приводят к "прыганию" света или неработающим переключателям.

Удобство управления светом из разных точек

Практические сценарии показывают реальную пользу проходных выключателей. Ниже несколько типичных применений, которые значительно повышают комфорт в доме.

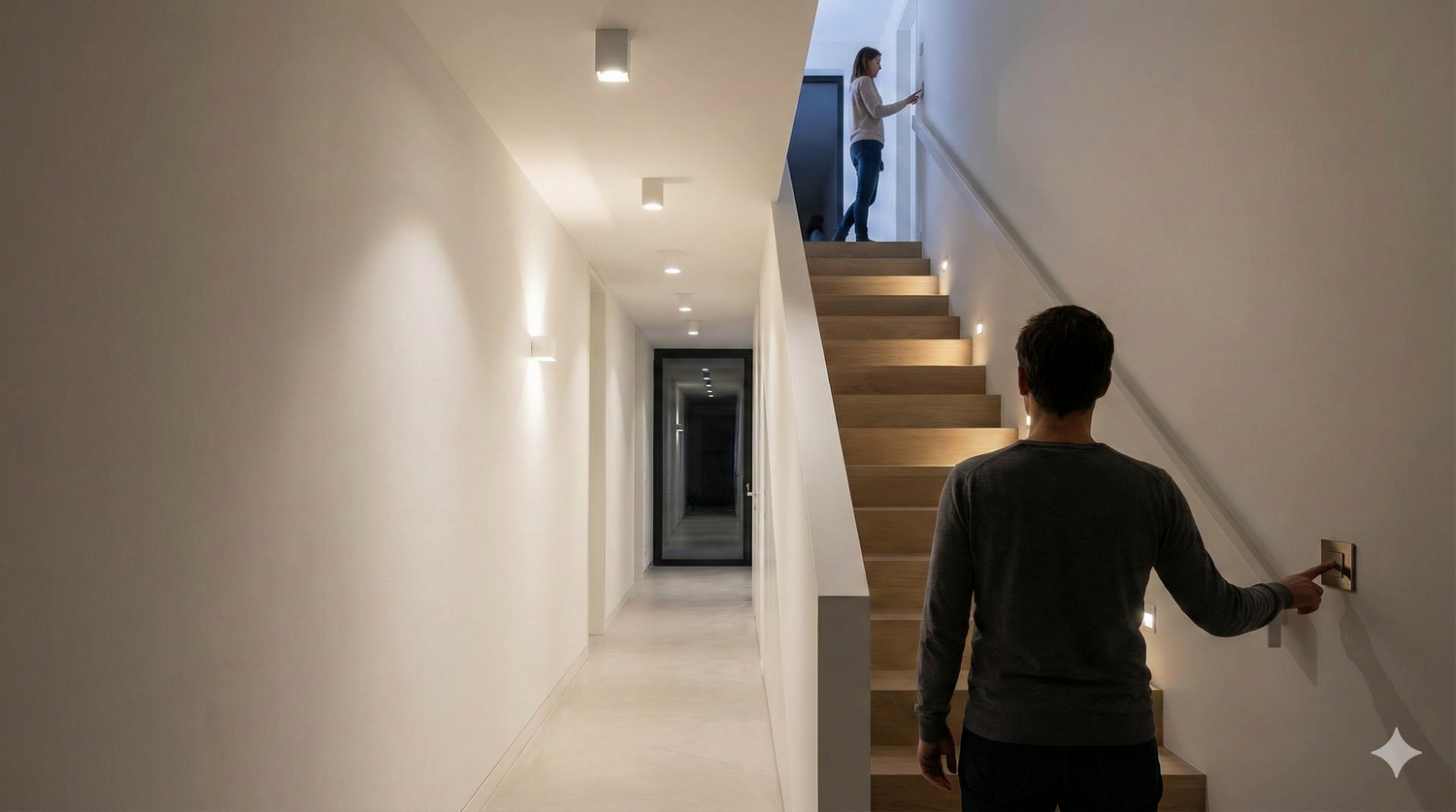

• Лестницы: включение с верхнего и нижнего этажей снижает риск падений в тёмное время суток.
• Длинные коридоры: управление с обоих концов экономит шаги и повышает удобство.
• Большие кухни и студии: несколько точек в зоне готовки и у входа делают освещение гибким.
• Гаражи и подсобки: включение у въезда и внутри помещения.

Для семьи проходные выключатели — это одновременно удобство и безопасность: ребёнку не нужно идти в тёмное помещение, чтобы включить свет.

Кроме бытового комфорта, проходные выключатели повышают эстетику: можно выбрать модели в едином стиле с коллекциями Kristy Light, сочетая форму и финиш с мебелью и декором.

Комбинация с диммерами

Соединение проходных схем с диммерами расширяет возможности управления светом: регулируется яркость, создаётся атмосфера, экономится электроэнергия. Однако здесь есть нюансы совместимости.

Не все диммеры поддерживают проходное включение: нужен специальный проходной диммер или схема с отдельным диммер-модулем.

1. Выбирайте диммеры, помеченные как двух- или много-местные (two-way/multi-way).
2. Учитывайте тип нагрузки: для светодиодов ищите LED-совместимые диммеры с минимальной мощностью и корректной формой сигнала (leading/trailing edge).
3. Проверяйте суммарную нагрузку и диммируемость конкретных ламп — у многих LED-ламп есть ограничения при димминге.

Если ставите проходной диммер, часто используют схему, где один модуль — диммер, другие точки — обычные проходные переключатели. Альтернатива — установка скрытых диммер-модулей (master/slave), которые управляются с нескольких панелей.

Диммер в проходной схеме — это про гибкость: от яркого рабочего света до уютного вечернего свечения.

Современные сенсорные модели

Сенсорные и умные проходные выключатели дают дополнительный функционал: бесконтактное управление, интеграция с умным домом, сценарии и голосовое управление. Варианты — сенсорные панели, сенсорные клавиши и модули для скрытой установки.

• Преимущества: стильный вид, плавная регулировка, сценарии, таймеры.
• Требования: питание нейтрали в коробке, совместимость с протоколами (Wi‑Fi, Zigbee, KNX).
• Ограничения: выше цена и необходимость продуманной схемы для многоточечного управления.

При использовании смарт-выключателей для многоточечного управления применяют «мастер‑/слейв» решения или применяют устройства, которые программно синхронизируют состояние между панелями. Kristy Light имеет коллекции, где дизайн сенсорных панелей сочетается с классическими выключателями, что удобно при поэтапном обновлении интерьера.

Установка своими руками

Установка проходных выключателей возможна своими руками при наличии базовых навыков электромонтажа. Важно соблюдать технику безопасности и правила подключения. Ниже — пошаговая инструкция «на пальцах».

1. Отключите питание в щитке и проверьте отсутствие напряжения тестером. Без этого не начинайте работу.
2. Определите тип схемы: двухточечная или с промежуточными переключателями. Разметьте места установки.
3. Подготовьте провода: фаза (L), нейтраль (N) и два переходных проводника между проходными (обычно одинакового цвета). Маркируйте провода скотчем или маркером.
4. Подключите общий контакт (C) к фазе и распределите переходные провода между L1 и L2 у устройств по схеме.
5. Закрепите устройства в коробках, установите лицевые панели, включите питание и проверьте работоспособность во всех точках.

Проверяйте каждое соединение: люфт контактов и плохой контакт — частая причина мерцания и отказов.

Инструменты: индикатор фазы, отвёртки, кусачки, пассатижи, изолента. Материалы: клеммники, качественные проводники с однородной жилой. Если в коробке нет нейтрали, сенсорные или умные модули потребуют дополнительных действий — лучше привлечь электрика.

Когда стоит вызвать профессионала:

• сложные схемы с несколькими группами света;
• отсутствие нейтрали в распределительных коробках;
• недостаток опыта в монтаже электропроводки.

Практические советы при выборе

Небольшой чек-лист поможет выбрать оптимальную конфигурацию проходных выключателей для вашего дома.

1. Определите число точек управления и требования к диммингу.
2. Выберите тип устройств: механические проходные, проходные диммеры, сенсорные панели или смарт-модули.
3. Проверьте требования к питанию: нужна ли нейтраль, поддерживает ли модель LED‑нагрузку.
4. Подберите стиль: модели Kristy Light доступны в нескольких финишах и гармонируют с мебелью и текстилем.

Планирование до ремонта экономит деньги и нервы. Подумайте о будущих сценариях управления.

Итоги и рекомендации

Проходные выключатели — это недорогой и эффективный способ улучшить комфорт, безопасность и функциональность дома. Проходные выключатели подходят для лестниц, длинных коридоров, больших комнат и зон с несколькими входами. При желании получить расширенные функции сочетайте проходные выключатели с диммерами или смарт‑модулями.

Если нужно простое и надёжное решение — выбирайте механические проходные. Для атмосферы и сценариев — проходные диммеры. Для интеграции в умный дом — сенсорные и смарт-выключатели с поддержкой мастер‑/слейв схем. Kristy Light предлагает коллекции приборов, которые решают и эстетические, и технические задачи.

Комфорт в доме строится из множества мелочей — и удобное управление светом одна из самых заметных.

Совет: перед покупкой составьте простую схему разводки и посоветуйтесь со специалистом Kristy Light или сертифицированным электриком. Проходные выключатели при правильном выборе и монтаже долго служат и заметно повышают удобство повседневной жизни.
